Úprava vody pro chladicí okruhy – Petainer Czech Holdings s.r.o.

6.5.2014

Původní řešení úpravy vody dostatečně nezabraňovalo tvorbě úsad v chladícím okruhu a neřešilo celkovou tvrdost doplňovací vody. Na chladících věžích byly patrné velké vápenaté úsady. Také nadměrně zarůstaly řasami. Dosud aplikované chemikálie byly několikrát bezvýsledně zaměněny (Spectrus NX 1100, Spectrus 1167, Despositrol SF 5100, Continium AT 4505). Potřeba nového řešení vznikla rovněž díky požadavku snížení ceny za chemikálie používané k ošetření chladícího okruhu.

Návrh řešení

Pro odstranění problémů s kvalitou vody v chladících okruzích byl předložen návrh okamžitého řešení, který zahrnoval doplnění systému dopouštění vody o změkčení, dávkování chlordioxidu a instalaci elektrolytických úpraven chladící vody.

Uvedené zařízení jsme navrhli instalovat pro otevřený chladící okruh i pro uzavřený okruh ledové vody. Výhodou našeho řešení byla jeho bezobslužnost.

Velkou výhodou pro uvedené řešení bylo zbavení se nutnosti používat jakkékoliv dosavadně dávkované chemikálie!

1.Změkčení vody AquaSoftener 700S2

Navrhli jsme propojit větve doplňkové vody z řadu a doplňkové vody ze studny. Větev ze studny jsme osadili změkčením vody EuroClean AquaSoftener 700S2, které doplňkovou vodu změkčilo na požadovanou hodnotu 0,5 °dH (německý stupeň).

Před změkčením bylo nutné nasadit i filtr mechanických nečistot, který chrání filtračních hlavice. Regenerace u tohoto změkčení probíhá 1x za 3 dny. Objem vody na jednu regeneraci cca 2 m3. Spotřeba tabletové soli za rok bude cca 4000 kg.

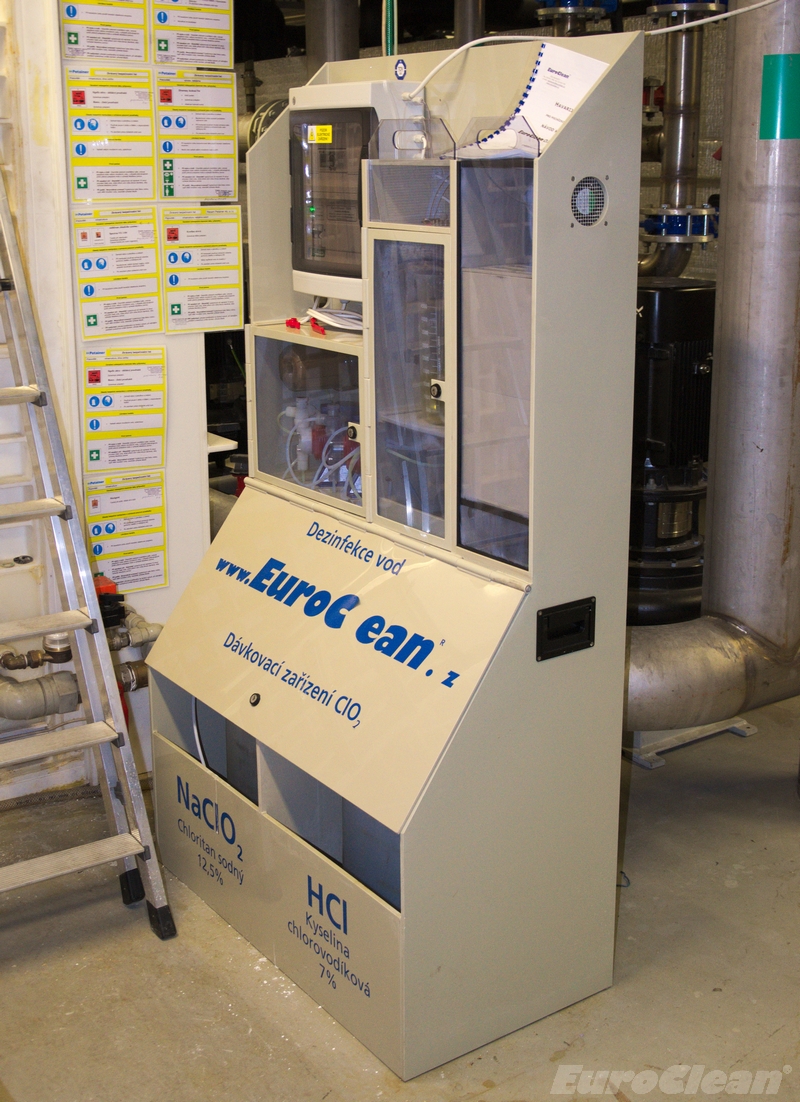

2.Vyvíječ chlordioxidu EUROCLEAN OXCL

Proti bakteriím legionella pneumophila, tvorbě řas a dalšího mikrobiologického znečistění v chladící vodě jsme instalovali zařízení na dezinfekci doplňkové vody generátor chlordioxidu EUROCLEAN OXCL.

Legionella pneumophila je bakterie, která žije ve vodách povrchových, pitných i průmyslových, často se vyskytuje i v chladících věžích. Díky své odolnosti proti chlóru nejsou legionelly odstraňovány v úpravnách pitné vody, procházejí do potrubní sítě, rozvodů, kde se pak vlivem teplé vody množí a kolonizují celé rozvody. Obvykle žijí a množí se v tzv. mrtvých koutech potrubních rozvodů s minimálním prouděním vody při teplotě 25 – 50 °C, zásobníků pod úsadami železa a vodního kamene. K infekci může dojít vdechnutím aerosolu kontaminované vody, tj. chladící okruhy, chladící věže.

Otevřený chladící okruh

Pro zjištěný max. průtok jsme navrhli paralelní instalaci 2 ks úpraven EUROCLEAN, typ KEUV CV pro úpravu chladící vody.

Uzavřený chladící okruh – ledová voda

Pro zjištěné hodnoty průtoku s uvažovaným navýšením pro budoucí stav jsme vybrali pro tento okruh instalaci 2 ks úpravny EUROCLEAN, typ KEUV CV 03.

Úpravny slouží k ochraně výměníků a potrubních rozvodů před úsadami, tvorbou CaCO3, a jeho hromadění v kritických místech rozvodů. Úpravny KEUV-CV 03 kontinuálně filtrují vodu v cirkulačním oběhu.

Fotografie z místa

Úpravny EUROCLEAN KEUV-CV zajistí snížení obsahu železitých sloučenin v upravené vodě, typicky na hodnotu 0,05 – 0,1mg Fe/l. ÚpravnY také chrání rozvody vody před invazním vnikem nečistot, železitých sloučenin a zákalu, obsažených v ohřívané studené vodě. Úpravny EUROCLEAN KEUV-CV jsou zcela bezobslužné a nevyžadují přísun žádných chemikálií!

Úpravny byly umístěny v prostoru CHÚV (chemické úpravny vody). Na výstupním potrubí za čerpadla bylo tedy nutné vysadit ochozy s DN 80 výstupy opatřeným kulovými ventily. Na tyto armatury byly úpravny napojeny. Zároveň bylo třeba zhotovit DN 50 potrubí pro odvod prací vody, zaústěné do kanalizace, v blízkosti místa instalace.

Účinky úpraven se projevily okamžitě po spuštění.

3.Úpravna vody typ KEUV–CV 03

  • tlak max. 1 MPa
  • teplota max. 60 oC
  • průměr 800 mm
  • Výška 2300 mm
  • potrubní připojení DN 80 (3“)
  • elektrické připojení 230 V/50 Hz, spotřeba max. 125W
  • odpad prací vody do kanalizace DN 50
  • maximální průtok 25 m3/h

V případě potřeby bude možné jako inhibitor koroze použít G-EC 1000.
