Technologie úpravy vody pro fontánu – Spa & Kur Hotel Harvey
Úprava podzemní a minerální vody v Lázeňském domě Harvey proběhla především z důvodu zvýšeného obsahu rozpuštěného železa a manganu ve vodě, což je v místním kraji poměrně běžný problém.
Popis původního stavu
Ve zdejší podzemní vodě jsou zvýšené obsahy rozpuštěného železa a manganu a již při styku této vody se vzduchem docházelo k oxidaci, tzn. vyloučení trojmocné formy železa, která způsobuje kromě vizuálních závad barvení van a obkladů i problémy na rozvodech apod.. Voda měla charakteristický „železitý zápach“.
Navrhnuté řešení
Návrh obsahoval kompletní řešení úpravy čerpané podzemní, částečně i minerální vody. Přebytečná neupravovaná voda bude odvedena do odpadu přímo z jímky. Upravená studená voda bude sloužit k odběrným místům pro vany, wc a průtočnou ledovou ochlazovací vodu do bazénku za saunou a kašnu.
Návrh technologie zařízení vycházel z fyzikálně – chemického rozboru vody. Pro odstranění obsahů železa a manganu bylo použito kontinuální dávkování oxidantu chlornanu sodného. To slouží zároveň jako dezinfekce pro případnou kontaminaci vody bakteriemi. Takto předupravená voda je vedena rozstřikem do nádrže.
Dále je kontinuálně přečerpávána rozvodem, vedeném by-passem přes elektrolytickou úpravnu.
Takto dodaná technologie úpravy vody je optimální a účinná, pro obsluhu nenáročná. Obsluhou je prováděna pouze nezbytná pochůzková kontrola zařízení a doplňován chlornan sodný.
Při zařazení této technologie je zajištěna stálá kvalita vody.
Uvažovaná návratnost této technologie upravené vody by při současných cenách a reálném odběru cca 10m3 za den měla být 2 roky.
Vstupní parametry
- Kompletní rozbor vody
- Čerpané množství vody k úpravě … 1,8 m3 / hod.
- Špičkový odběr upravené vody z nádrže … 7,2 m3 / hod.
Návrh na úpravu vody pro přípravu TUV
- Čerpadla z jímky podzemní vody
- Dávkovácí zařízení chlornanu sodného vč. impulsního vodoměru
- Plastová zásobní nádrž 9 m3
- Elektrolytická úpravna
- Oběžné čerpadlo

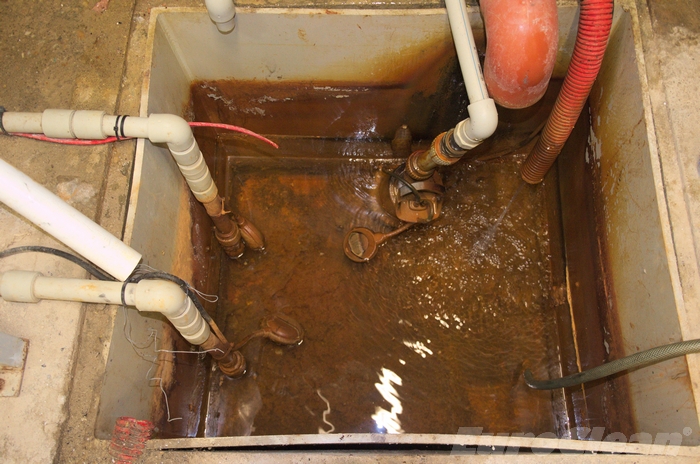

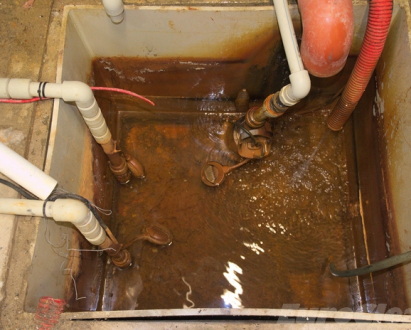

Čerpadlo z jímky podzemní minerální vody
Kalová čerpadla – 2 kusy
Jedno čerpadlo čerpá vodu do nádrže. Druhé slouží k odčerpávání přebytečné neupravované vody z jímky do odpadu

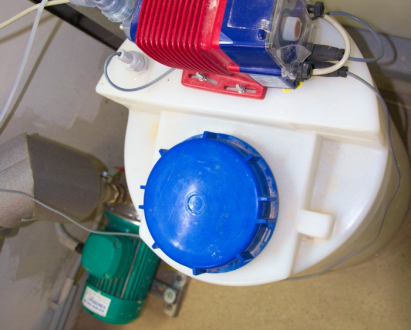

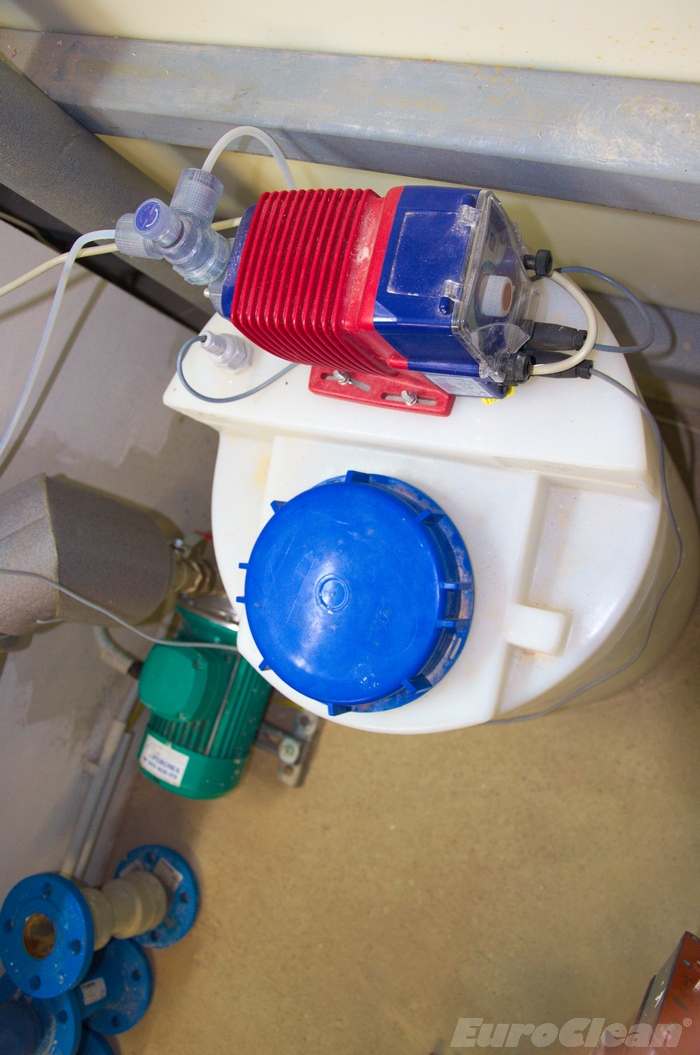

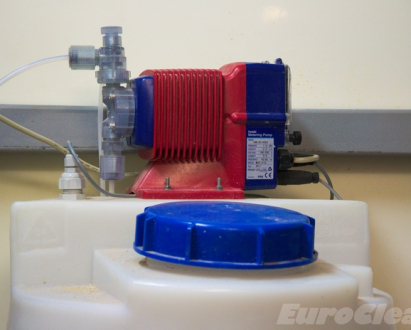

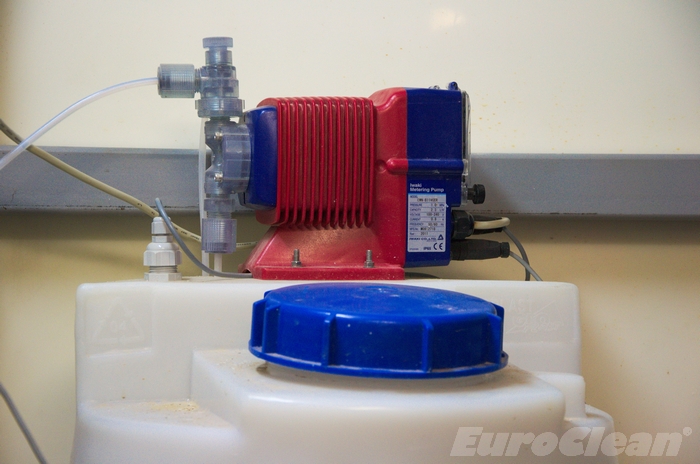

Dávkovácí zařízení chlornanu sodného vč. impulsního vodoměru
Sestava obsahuje:
- 1x Čerpadlo IWAKI EWN – B11VCER
- 1x Zpětný tlakový ventil
- 1x Dávkovací nádrž 60 lit.
- 1x Hladinový spínač
- 1x Sací koš se zátěží
- 1x Ventilová sada
- 1x Konektor
- 1x Impulsní vodoměr 1
Zařízení zajišťuje kontinuální dávkování chlornanu sodného ze 60ti litrové nádrže pro množství 1,8 m3/hod. Zařízení je bezobslužné, obsluha pouze doplňuje náplň.

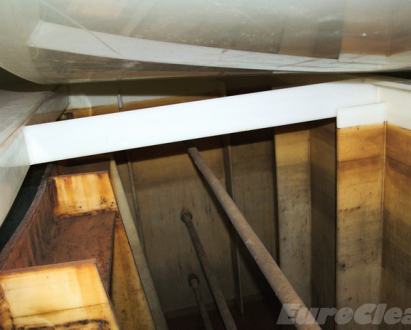

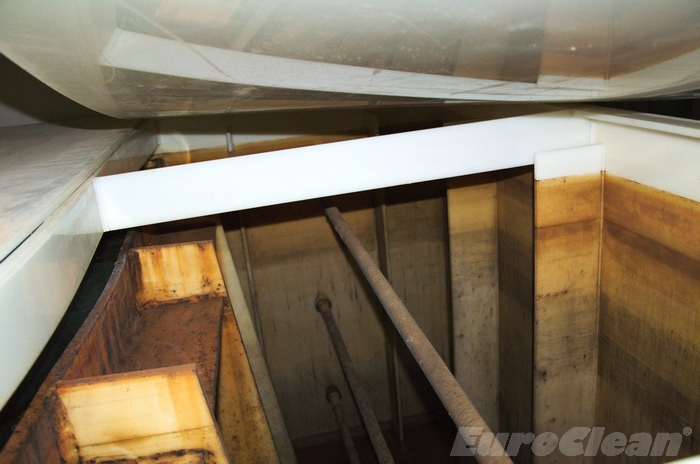

Plastová zásobní nádrž
- Samostatně stojící 2x3x1,5m
- Objem 9 m3
- Skrápěcí trysky dopouštěcí i upravované vody zpět vracené z okruhu
- Otevíratelný poklop
- Hladinové snímače pro ovládání dopouštěcího a přepadového čerpadla
- Vstup doplňovací vody skrápění
- Vstup upravované vody 2“ (DN50)
- Výstup upravované vody skrápění
- Výstup z nádrže do ATS 1 ¼“

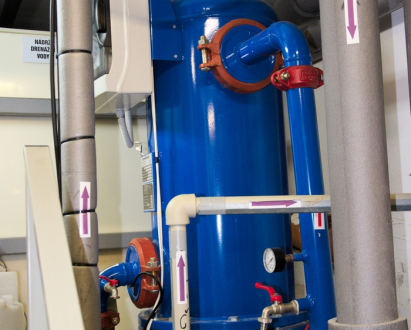

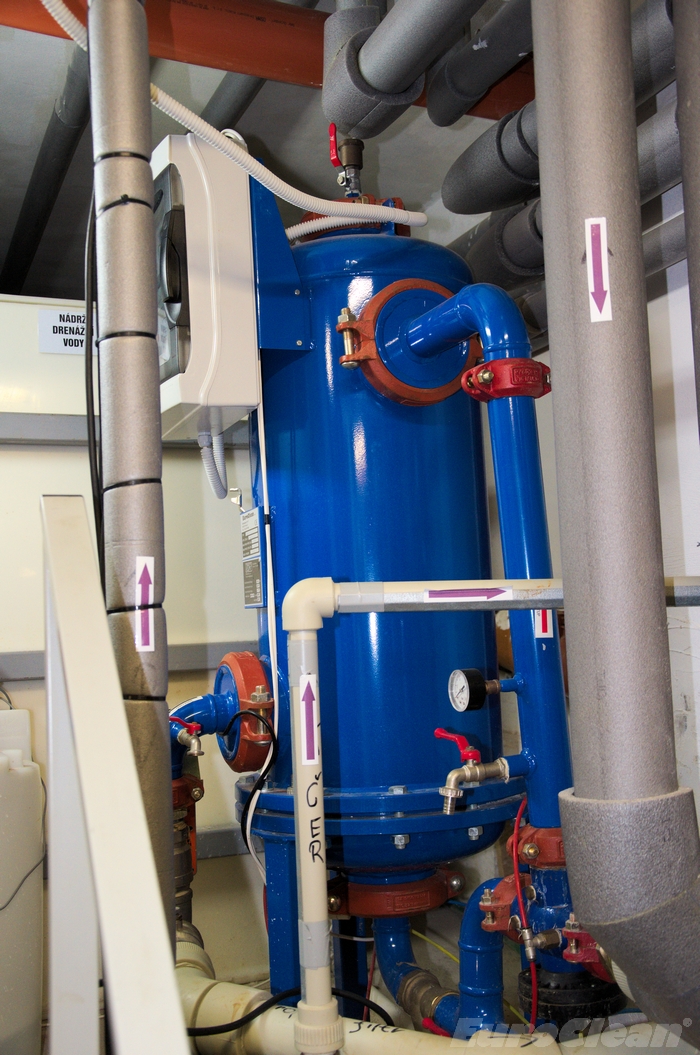

Elektrolytická úpravna KEUV TV 01
- tlak max. 1 MPa
- teplota max. 60 oC
- průměr 400 mm
- potrubní připojení DN50 (2“)
- elektrické připojení 230 V/50 Hz, spotřeba max. 80W
- odpad prací vody do kanalizace DN50 (2“)
- maximální průtok 6 m3/h
Oběžné čerpadlo
- MXH 404
- Tlak 2,6 bar
- Průtok 6 m3/hod.
- 400V, 0,74 kW, 3 fáze

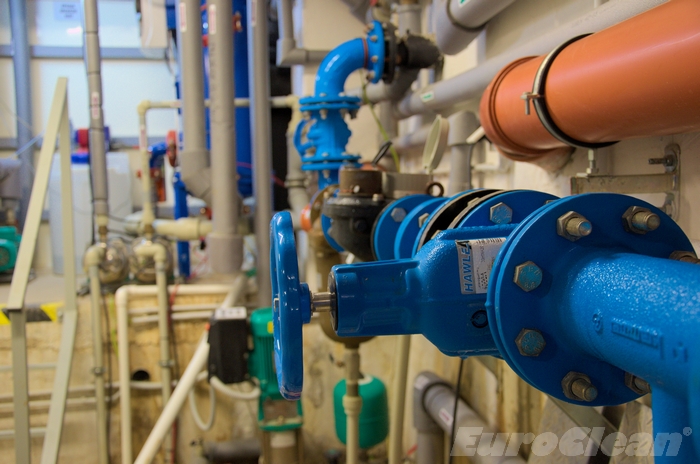

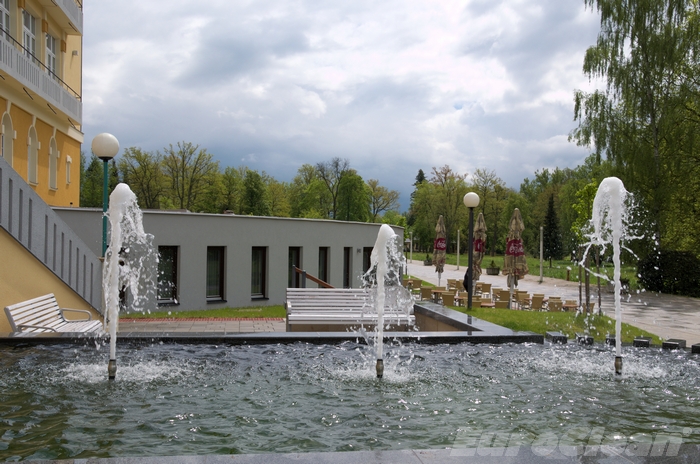

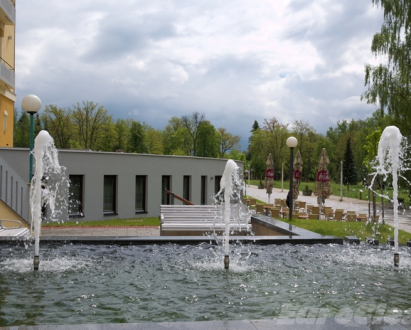

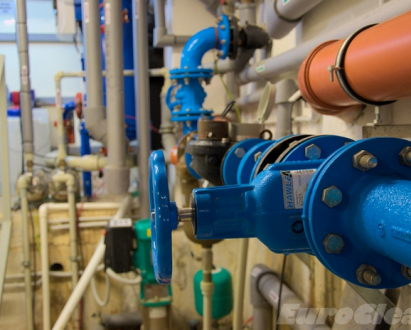

Fotogalerie z místa instalace
